Technická řešení objektu

Stavebně technické řešení objektu

Základové konstrukce

Základové konstrukce

Založení stavby je na monolitických  armovaných patkách z betonu C20/25 XC2 ocel B500 s podkladní deskou tl.100mm a  roznášecí ž.b. deskou strojně hlazenou tl. 170mm

Svislé nosné konstrukce

• nosnou konstrukci tvoří železobetonový prefabrikovaný skelet Skeletsystem Goldbeck C50/60 XC4, XF1, ocel B500
• sloupy obdélníkového průřezu 800x250mm a průřezu tvaru „T“ 800x650mm.
• průvlaky průřezu obráceného „T“ 650x450mm a průřezu „L“400x450mm.
• železobetonové střešní nosníky obdélníkového průřezu 800x250mm.
• železobetonová ztužidla obdélníkového průřezu 450x250mm.
• železobetonové suterénní a výtahové stěny tloušťky 180 a 200mm.
• železobetonové balkóny tloušťky 160-140mm

Obvodový plášť

Obvodový plášť je tvořen keramickými zdícími prvky tl. 240mm + kontaktní zateplovací systém tl.150mm.


Vodorovné nosné konstrukce

Vodorovná konstrukce

Stropní konstrukce je tvořená z prefabrikované konstrukce z dílců Spiroll tloušťky 265mm v úrovni podlahy 1.NP, 2.NP, 3.NP a 4.NP (mezonetu) jsou ukládány na konzolky železobetonových průvlaků.
Střešní konstrukce je tvořena stropními  dílci Spiroll tloušťky 200mm, které jsou ukládány na železobetonové střešní nosníky.

Svislé nenosné konstrukce

Mezibytové stěny jsou vyzdívané z akustického keramického zdiva. Vnitřní příčky vyzděné z keramických příčkovek tl. 100mm a sádrokartonových příček.

Schodiště

Železobetonové prefabrikované obložené keramickou dlažbou. Uložení na stropní konstrukci přes akustické podložky.


vybaveni 9

Výtah

• osobní výtah SCHINDLER 675kg/9 osob.
• výtah splňuje vyhlášku č. 398/2009 Sb. O obecných technických požadavcích zabezpečujících bezbariérové užívání.
• kabina o velikosti 1200 x 1400 x 2100mm.


Tepelné izolace

• obvodové zdivo je zatepleno kontaktním zateplovacím systémem
• izolace spodní stavby – desky z extrudovaného polystyrenu izolace v podlaze – polystyren do těžkých plovoucích podlah Objekt splňuje parametry nízkoenergetického domu.


Výplně otvorů

Okna a balkónové dveře – GELAN plastové, zasklení izolačním trojsklem, venkovní parapety – hliníkový plech , vnitřní parapety lamino bílé. Vstupní dveře hliníkové- zasklení izolačním trojsklem.


Fasádní plášť

Strukturovaná fasádní omítka s provětrávanou fasádou s obkladem v dřevěném dekoru a kamenný obklad


Zpevněné plochy, sadové úpravy

Parkovací stání zámková dlažba BEST, komunikace – asfaltový povrch, okolí parkovacích stání zatravněno. Chodníky – betonová dlažba BEST.


Standard provedení bytů a společných prostor

Jednotlivé standardy je možné v průběhu výstavby změnit v rámci klientských změn.

Základní informace

• vstup do objektů je přes zádveří. Domovní schránky jsou umístěny ve vstupním prostoru. Zvonkové tablo s audio příslušenstvím je osazené vně vstupu do objektů.
• součástí každého bytu je sklepní kóje situovaná v 1.PP.
• součástí každého bytu je garážové stání v 1.PP nebo nekryté stání na parkovišti u objektu
• připojení bytového elektroměru je součástí vybavení bytu
• připojovací poplatek ČEZ Distribuce je již uhrazen prodavajícím.
• vytápění je navrženo centrální se společným plynovým kotlem a ohřevem teplé užitkové vody umístěnými v 1.PP. Spotřeba tepla v bytech je měřena digitálním měřidlem s možností dálkového odečtu hodnot.
• spotřeba vody pro jednotlivé byty se měří samostatným měřením bytů s dálkovým odečtem.
• měření spotřeby tepla, teplé a studené vody lze dálkově měřit

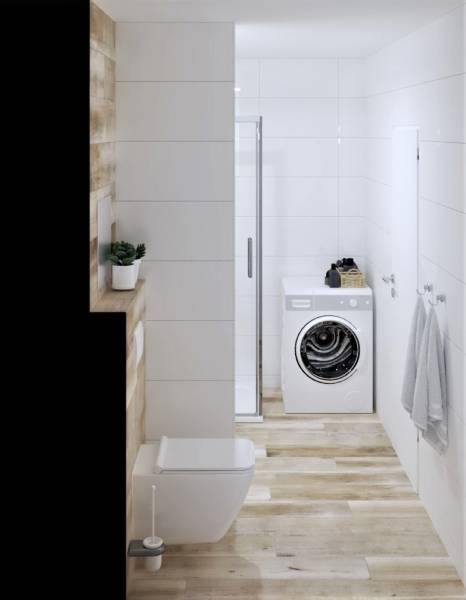

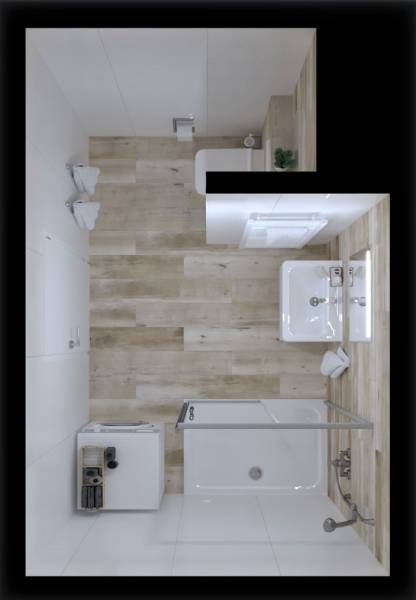

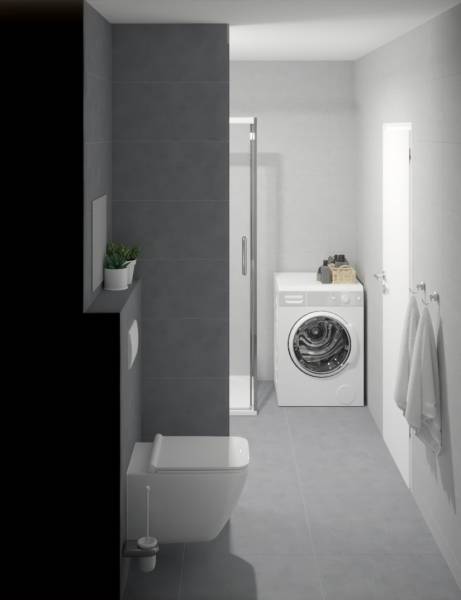

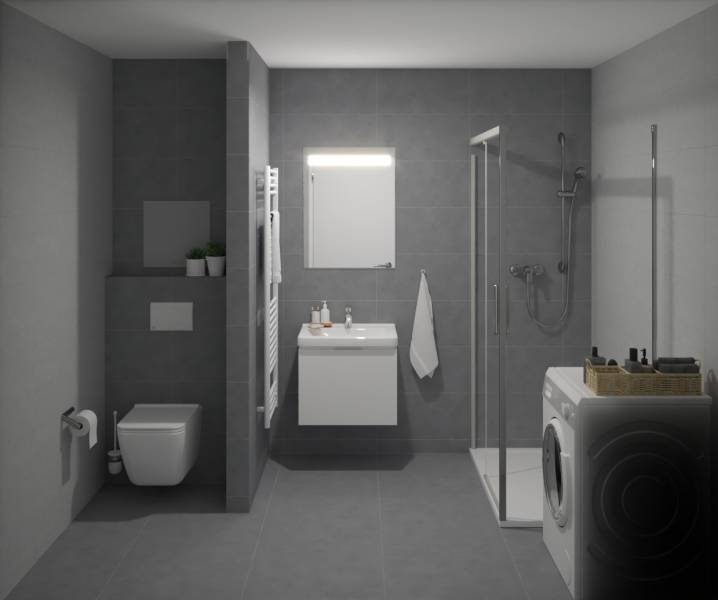

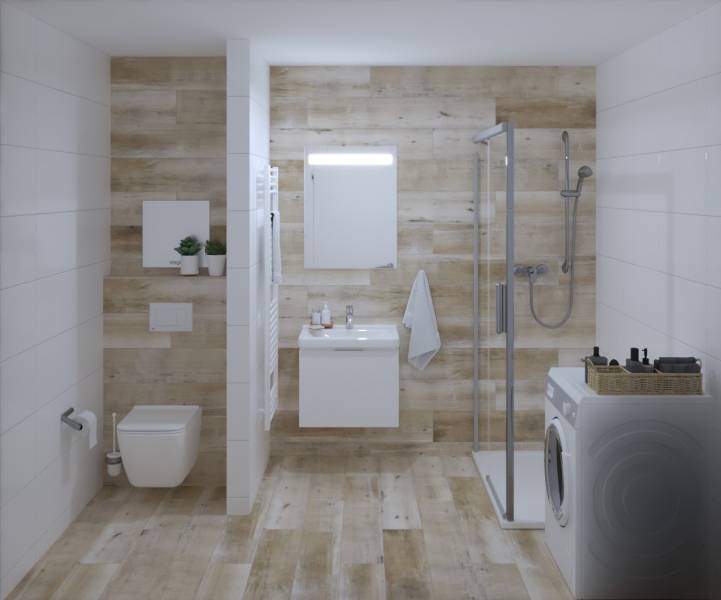

Dlažby / obklady – koupelny, WC, část předsíně

Obklady BALVANO

obklady 1
obklady 4
obklady 3
obklady 2

Dlažba BALVANO

dlazba 1
dlazba 2
dlazba 3
dlazba 4

Balkony, lodžie, terasy

Betonové se zabradlím, ..bude doplněno


Společné prostory, schodiště, garáže, sklepní koje

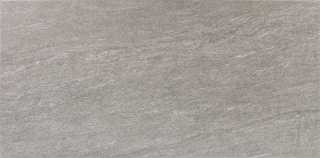

Dlažba MANTOVA GRIGIO

dlazba 5


Plovoucí podlahy – veškeré obytné místnosti
QUICK STEP dle výběru


Omítky vnitřní / podhledy

• jednovrstvá vápenná omítka + bílá malba Sádrokartonové podhledy – penetrace, bílá malba
• přechody mezi různými materiály opatřeny výztužnou sítí, rohy opatřeny rohovým profilem, ukončení u výplní otvorů pomocí ukončovací lišty


Vnitřní dveře

Vstupní bytové:

• protipožární dveře včetně kovové zárubně

Vnitřní bytové:

vnitrni dvere 1
vnitrni dvere 2
vnitrni dvere 3
vnitrni dvere 4

Výplně okenních otvorů

Okna a balkónové dveře – GELAN plastová, zasklení izolačním trojsklem, venkovní parapety – hliníkový plech , vnitřní parapety lamino


Zařizovací předměty

• umyvadlo nebo umývátko JIKA CUBITO
• umyvadlová baterie HANSA POLO
• WC závěsné JIKA CUBITO + klozetové sedátko
• WC modul pro GEBERIT
• sprchový kout včetně sprchové vaničky
• sprchová baterie HANSA POLO + sprchový set HANSA POLO
• vana akrylátová RAVAK : 170x70cm
• vanová baterie HANSA POLO + sprchový set

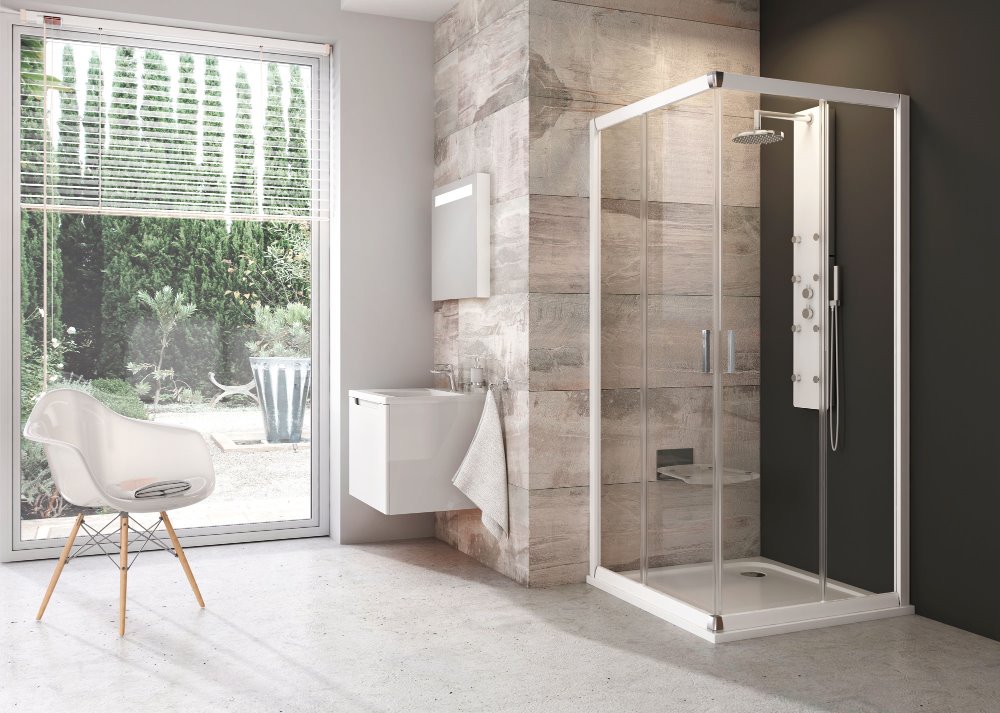

Sprchový kout

vybaveni 1
...včetně sprchové vaničky

vybaveni 11

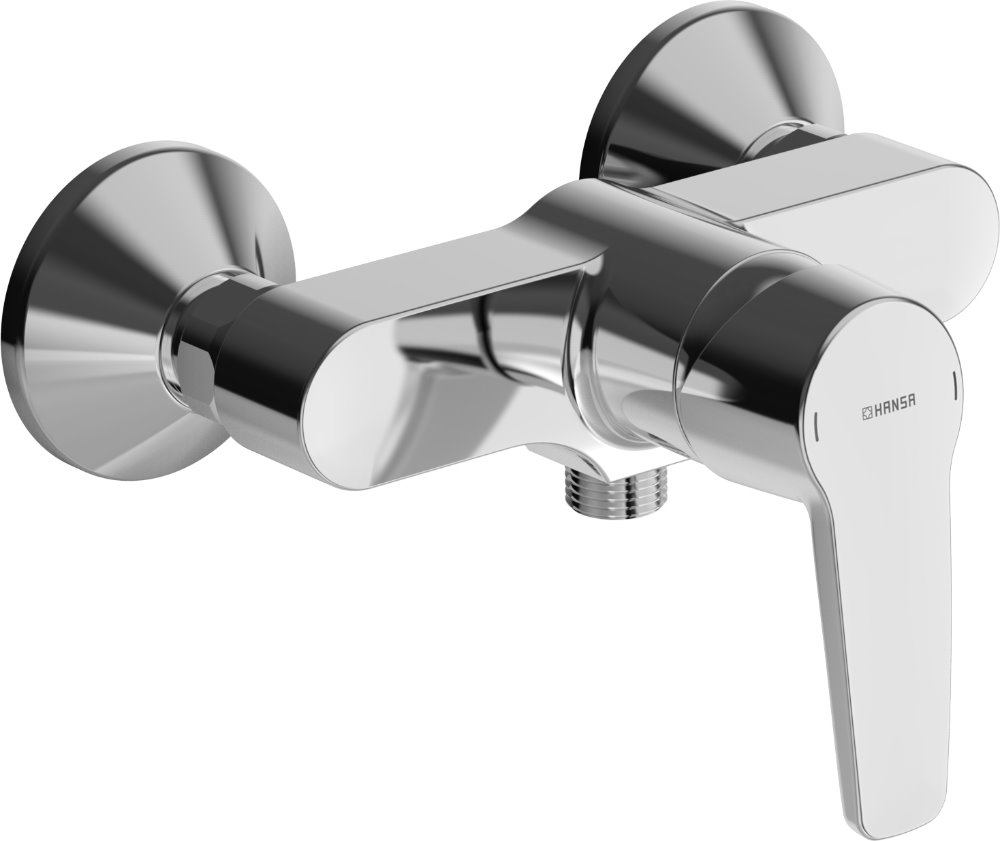

Sprchová baterie HANSA POLO

vybaveni 5

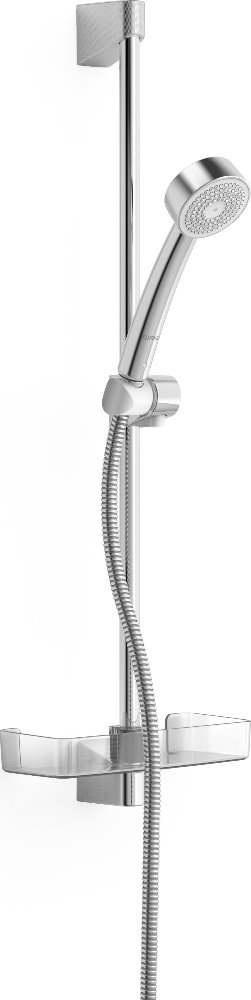

Sprchový set HANSA POLO

vybaveni 4



Umyvadlo nebo umývátko JIKA CUBITO

vybaveni 7
umyvadlová baterie HANSA POLO

vybaveni 3
vana akrylátová RAVAK : 170x70cm

vybaveni 6

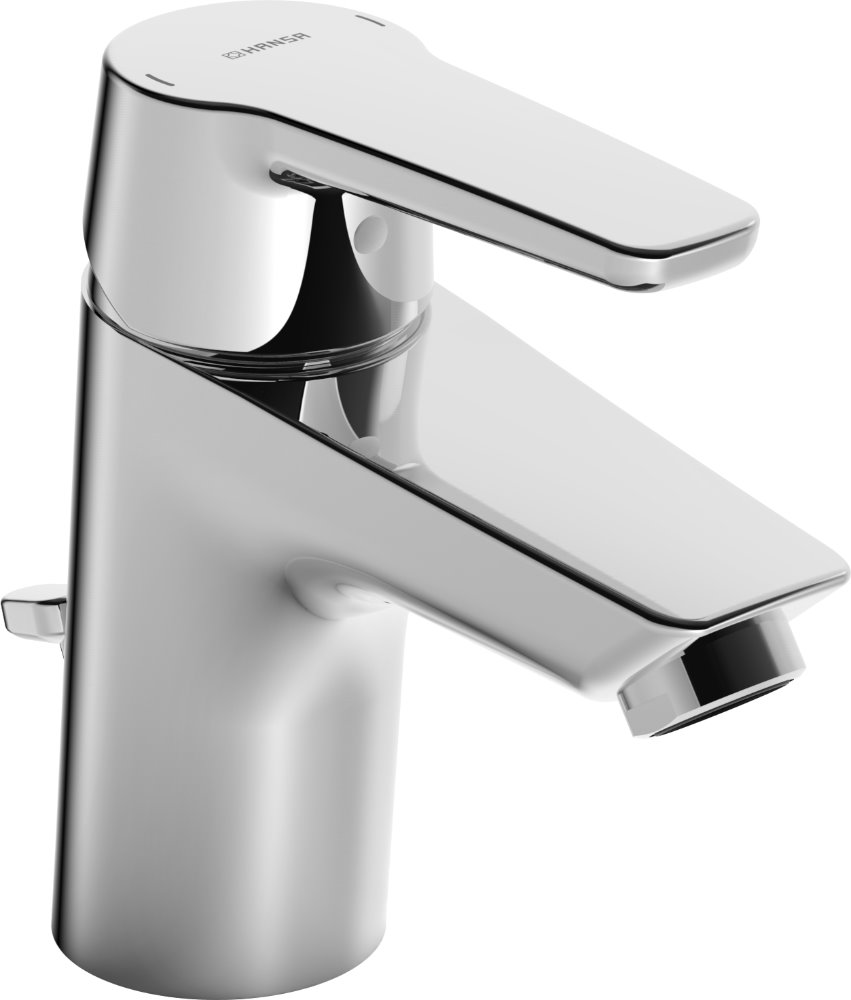

umyvadlová baterie HANSA POLO

vybaveni 2

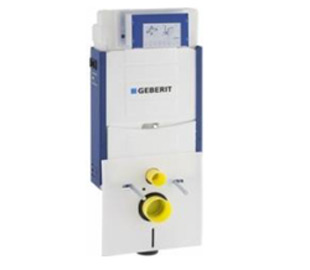

WC modul pro GEBERIT

vybaveni 10

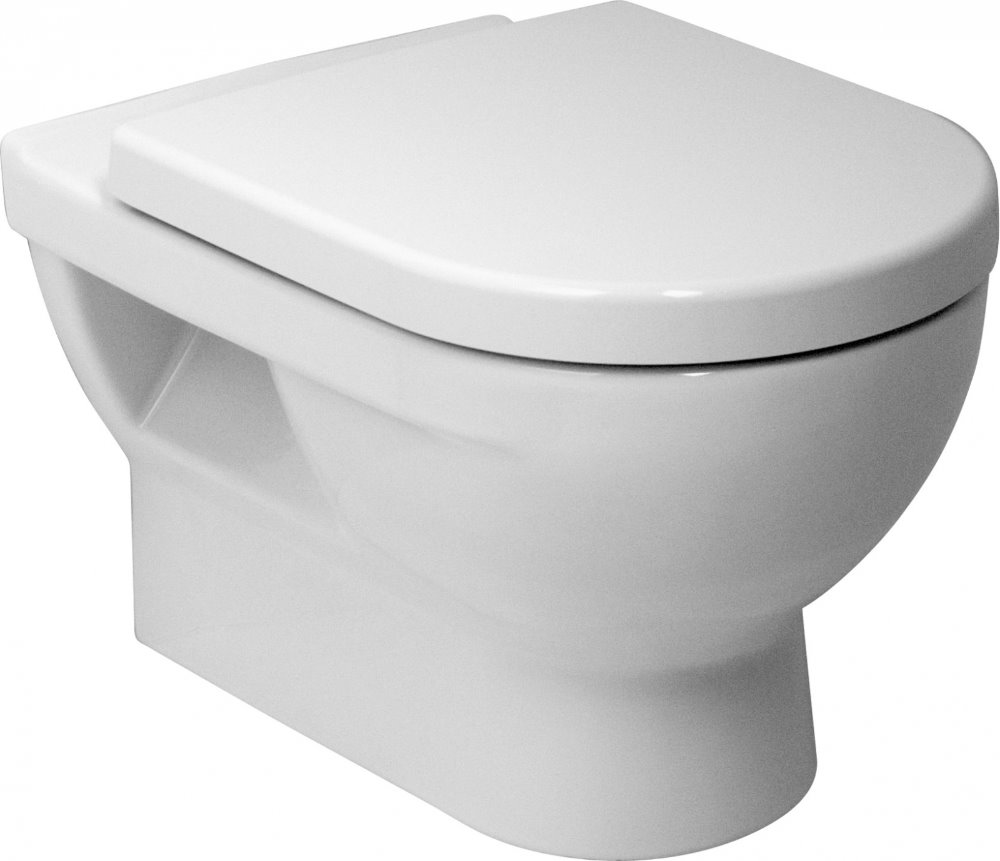

WC závěsné JIKA CUBITO + klozetové sedátko

vybaveni 8



Svítidla

Společné prostory, schodiště ,garáže ,sklepní koje

stropní svítidla zařivková nebo LED - ovládaná pohybovými čidly.


Poznámka:

• vestavěné skříně ,kuchyňská linka nejsou součástí standardního vybavení bytu.
• jednotlivé nadstandardy je možné vybrat u smluvních subdodavatelů.
